Convotherm mini 6.06 - Abmessungen und Anschlusspositionen
Inhalt |
mini 6.06 easyTouch
Vorderansicht |
Seitenansicht |
|
|
|
|

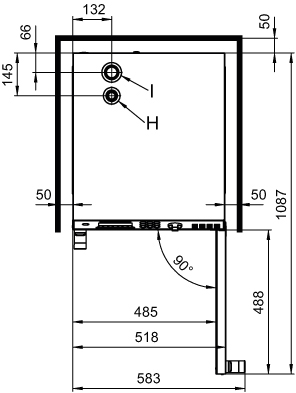

Draufsicht mit Wandabständen |

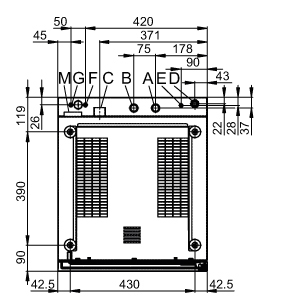

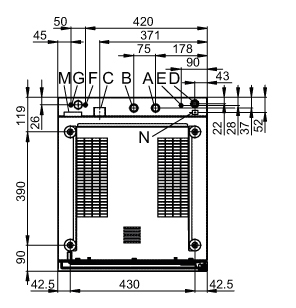

Anschlüsse an der Unterseite |
|
|
|
|
Rückansicht |
Bedeutung der markierten Elemente |
|
|
A |
Wasseranschluss (Weichwasser (gefiltert), für Wassereinspritzung) |
B |
Wasseranschluss (Kaltes Wasser (ungefiltert), für Reinigung) |
|
C |
Abwasseranschluss 1.5" |
|
D |
Elektroanschluss |
|
E |
Potenzialausgleich |
|
F |
Klarspülmittelanschluss |
|
G |
Reinigungsmittelanschluss |
|
H |
Abluftstutzen ⌀ 30 mm |
|
I |
Belüftungsstutzen ⌀ 43 mm |
|
M |
Sicherheitsüberlauf 60 mm x 20 mm |
|
N |
Ethernet Anschluss RJ45 |
|
P |
mini Kondensationshaube Pro - optional |
|
Q |
Rücksetzen STB |
|
mini 6.06 easyTouch Marine
Vorderansicht |
Seitenansicht |
|
|
|
|

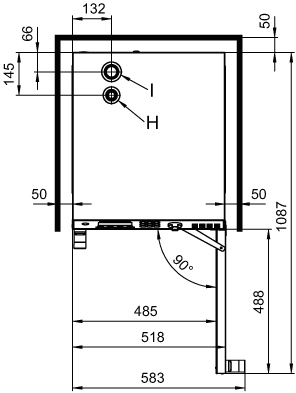

Draufsicht mit Wandabständen |
Anschlüsse an der Unterseite |
|
|
|
|
Rückansicht |
Bedeutung der markierten Elemente |
|
|
A |
Wasseranschluss (Weichwasser (gefiltert), für Wassereinspritzung) |
B |
Wasseranschluss (Kaltes Wasser (ungefiltert), für Reinigung) |
|
C |
Abwasseranschluss 1.5" |
|
D |
Elektroanschluss |
|
E |
Potenzialausgleich |
|
F |
Klarspülmittelanschluss |
|
G |
Reinigungsmittelanschluss |
|
H |
Abluftstutzen ⌀ 30 mm |
|
I |
Belüftungsstutzen ⌀ 43 mm |
|
M |
Sicherheitsüberlauf 60 mm x 20 mm |
|
N |
Ethernet Anschluss RJ45 |
|
Q |
Rücksetzen STB |
|
mini mobil 6.06 easyTouch
Vorderansicht |
Seitenansicht |
|
|
|
|
Draufsicht mit Wandabständen |

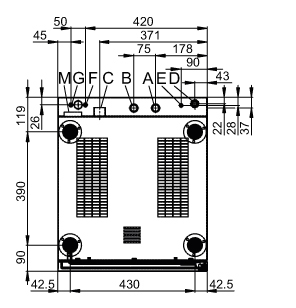

Anschlüsse an der Unterseite |
|
|
|
|
Rückansicht |
Bedeutung der markierten Elemente |
|
|
A |
Trinkwasserschublade |
B |
Abwasserschublade |
|
D |
Elektroanschluss |
|
E |
Potenzialausgleich |
|
H |
Abluftstutzen ⌀ 30 mm |
|
I |
Belüftungsstutzen ⌀ 43 mm |
|
N |
Ethernet Anschluss RJ45 |
|
Q |
Rücksetzen STB |
|
mini 6.06 Standard
Vorderansicht |
Seitenansicht |
|
|
|
|

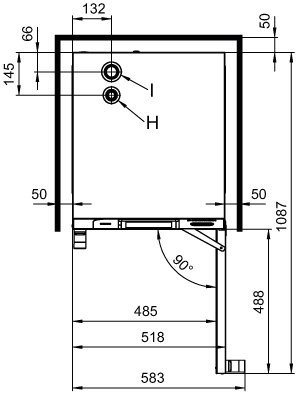

Draufsicht mit Wandabständen |
Anschlüsse an der Unterseite |
|
|
|
|
Rückansicht |
Bedeutung der markierten Elemente |
|
|
A |
Wasseranschluss (Weichwasser (gefiltert), für Wassereinspritzung) |
B |
Wasseranschluss (Kaltes Wasser (ungefiltert), für Reinigung) |
|
C |
Abwasseranschluss 1.5" |
|
D |
Elektroanschluss |
|
E |
Potenzialausgleich |
|
F |
Klarspülmittelanschluss |
|
G |
Reinigungsmittelanschluss |
|
H |
Abluftstutzen ⌀ 30 mm |
|
I |
Belüftungsstutzen ⌀ 43 mm |
|
M |
Sicherheitsüberlauf 60 mm x 20 mm |
|
P |
mini Kondensationshaube Pro - optional |
|
Q |
Rücksetzen STB |
|
mini 6.06 Standard Marine
Vorderansicht |
Seitenansicht |
|
|
|
|
Draufsicht mit Wandabständen |
Anschlüsse an der Unterseite |
|
|
|
|
Rückansicht |
Bedeutung der markierten Elemente |
|
|
A |
Wasseranschluss (Weichwasser (gefiltert), für Wassereinspritzung) |
B |
Wasseranschluss (Kaltes Wasser (ungefiltert), für Reinigung) |
|
C |
Abwasseranschluss 1.5" |
|
D |
Elektroanschluss |
|
E |
Potenzialausgleich |
|
F |
Klarspülmittelanschluss |
|
G |
Reinigungsmittelanschluss |
|
H |
Abluftstutzen ⌀ 30 mm |
|
I |
Belüftungsstutzen ⌀ 43 mm |
|
M |
Sicherheitsüberlauf 60 mm x 20 mm |
|
Q |
Rücksetzen STB |
|
mini mobil 6.06 Standard
Vorderansicht |
Seitenansicht |
|
|
|
|
Draufsicht mit Wandabständen |
Anschlüsse an der Unterseite |
|
|
|
|
Rückansicht |
Bedeutung der markierten Elemente |
|
|
A |
Trinkwasserschublade |
B |
Abwasserschublade |
|
D |
Elektroanschluss |
|
E |
Potenzialausgleich |
|
H |
Abluftstutzen ⌀ 30 mm |
|
I |
Belüftungsstutzen ⌀ 43 mm |
|
Q |
Rücksetzen STB |
|
